Q2P73A - хранилища HPE NAS StoreEasy (ХПЕ)

Модель

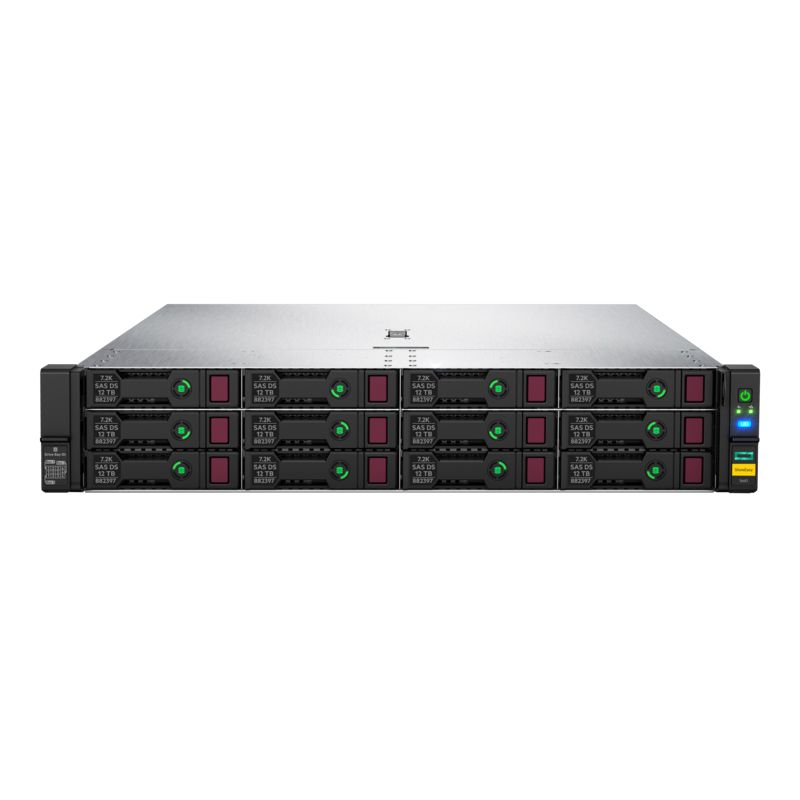

Система хранения HPE StoreEasy 1660

процессор

Только для модели производительности: процессор Intel® Xeon-Silver 4112 (2.6 ГГц / 4 ядра / 85 Вт)

Все остальные модели: Процессор Intel® Xeon-Bronze 3104 (1.7 ГГц / 6 ядер / 85 Вт)

Память

Тип

DDR4-2666 CAS-19-19-19 зарегистрированный (RDIMM)

максимальная

24 ТБ (ограничение зависит от лицензии на операционную систему - WSS2016)

Стандарт

16GB (1 x 16GB)

Разъемы DIMM

24

Сетевой контроллер

NIC порты

контроллер

1 порта Ethernet 4 Гбит / с

Размеры

Диски LFF:

8.73 х 44.54 х 73.02 см

3.44 х 17.54 х 28.75 дюймов

Шаг 1. Выберите модель HPE StoreEasy 1660

BTO модели

Предварительно настроенные модели HPE StoreEasy 1660 для сборки на заказ (BTO) поставляются с установленными на заводе дисками с данными и операционной системой Microsoft Windows Storage Server 2016 Standard Edition, предварительно установленной на 2 твердотельных дисках (SSD) SFF на M .2 в задний слот PCIe.

Хранилище HPE StoreEasy 1660 SAS 16 ТБ

/q2p73a/" title="Q2P73A"

ПРИМЕЧАНИЕ. (8 жестких дисков SAS 2G Midline 12K LFF по 7.2 ТБ с цифровой подписью, предварительно установленные в передние слоты, 4 открытых слота LFF).

Хранилище HPE StoreEasy 1660 SAS 32 ТБ

/q2p74a/" title="Q2P74A"

ПРИМЕЧАНИЕ. (8 жестких дисков SAS 4G Midline 12K LFF 7.2e по 512 ТБ с цифровой подписью, предварительно установленные в передние слоты, 4 открытых слота LFF).

Хранилище HPE StoreEasy 1660 SAS 64 ТБ

/q2p75a/" title="Q2P75A"

ПРИМЕЧАНИЕ. (8 жестких дисков SAS 8G Midline по 12 ТБ, 7.2 тыс. Об / мин LFF 512e, гелиевые жесткие диски с цифровой подписью, предварительно установленные в передние слоты, 4 открытых слота LFF).

ПРИМЕЧАНИЕ. Названия моделей основаны на необработанной емкости хранилища, а не на доступной для пользователя памяти.

ПРИМЕЧАНИЕ. При добавлении дисков в любой из 4 открытых слотов большого форм-фактора для моделей выше Hewlett Packard Enterprise рекомендует использовать все внутренние диски с данными одного типа и емкости.

ПРИМЕЧАНИЕ. Все варианты шагов 2–9 моделей «Конфигурирование на заказ» доступны для предварительно сконфигурированных моделей BTO. Заказанные опции поставляются отдельно и не интегрируются на заводе.

CTO модели

Модели HPE StoreEasy 1660 с возможностью настройки на заказ (CTO) поставляются с установленными на заводе дисками с данными и операционной системой Microsoft Windows Storage Server 2016 Standard Edition, предварительно установленной на 2 твердотельных дисках (SSD) SFF на твердотельных дисках M. 2 в задний слот PCIe. Модели HPE StoreEasy 1660 CTO могут поставляться только с дисками ОС и без установленных на заводе дисков с данными. Если требуются диски с данными, выберите диски / комплекты дисков ниже для заводской интеграции.

Производительная система хранения HPE StoreEasy 1660

/q2p71a/" title="Q2P71A"

Система хранения HPE StoreEasy 1660

/q2p72a/" title="Q2P72A"

ПРИМЕЧАНИЕ. Hewlett Packard Enterprise рекомендует, чтобы все внутренние диски с данными для моделей CTO были одного типа и емкости.

Шаг 2. Выберите необходимые внутренние накопители.

Опции для приводов

Требуется минимальное количество внутренних дисков

Максимальное допустимое количество внутренних дисков

16 (с дополнительным отсеком для дисководов среднего шасси)

Комплекты дисков HPE StoreEasy 1660 LFF

Комплект жестких дисков HPE Smart Carrier 40 ТБ SAS LFF, 4 упаковки

Q0F60A

ПРИМЕЧАНИЕ. В комплект входят 4 жестких диска HPE 10 ТБ, 12 ГБ, SAS, 7.2 тыс. Об / мин, большого форм-фактора (3.5 дюйма) SC 512e Helium, 1 год, Wty, с цифровой подписью, с микропрограммным обеспечением (SKU # /857644-b21/" title="857644-B21").

Комплект жестких дисков HPE Smart Carrier 32 ТБ SAS LFF, 4 упаковки

/n9y12a/" title="N9Y12A"

ПРИМЕЧАНИЕ. В комплект входят 4 жестких диска HPE 8 ТБ, 12 ГБ, SAS, 7.2 тыс. Об / мин, большого форм-фактора (3.5 дюйма) SC 512e Helium, 1 год, Wty, с цифровой подписью, с микропрограммным обеспечением (артикул № 861590-B21).

Комплект жестких дисков HPE Smart Carrier 24 ТБ SAS LFF, 4 упаковки

/q2p82a/" title="Q2P82A"

ПРИМЕЧАНИЕ. В комплект входят 4 жестких диска HPE 6TB SAS 12G Midline 7.2K LFF (3.5 дюйма) SC 1yr Wty 512e с цифровой подписью (SKU # /861754-b21/" title="861754-B21").

Комплект жестких дисков HPE Smart Carrier 16 ТБ SAS LFF, 4 упаковки

/q2p81a/" title="Q2P81A"

ПРИМЕЧАНИЕ. В комплект входят 4 жестких диска HPE 4TB SAS 12G Midline 7.2K LFF (3.5 дюйма) SC 1 год Wty 512e с цифровой подписью с микропрограммным обеспечением (SKU # 861756-B21).

Комплект жестких дисков HPE Smart Carrier 8 ТБ SAS LFF, 4 упаковки

/q2p80a/" title="Q2P80A"

ПРИМЕЧАНИЕ. В комплект входят 4 жестких диска HPE 2TB SAS 12G Midline 7.2K LFF (3.5 дюйма) SC, 1 год, Wty, с цифровой подписью, с микропрограммным обеспечением (SKU # /872485-b21/" title="872485-B21").

Параметры HPE Drive (следующие параметры применимы для внутренних накопителей)

Комплект SmartCache

Комплект умного кэша HPE Smart Carrier Converter LFF 1.6 ТБ

/q2p86a/" title="Q2P86A"

SSD-накопители

Твердотельный накопитель HPE 960 ГБ SATA для интенсивного чтения LFF SCC DS

P09689-B21

Твердотельный накопитель HPE 1.92 ТБ SATA для интенсивного чтения LFF SCC DS

P09693-B21

Твердотельный накопитель HPE LFF SCC DS смешанного использования 1.92 ТБ с интерфейсом SATA

P09724-B21

Твердотельный накопитель HPE 960 ГБ SATA смешанного назначения LFF SCC DS

P09718-B21

Твердотельный накопитель HPE 480 ГБ SATA смешанного назначения LFF SCC DS

P07924-B21

Твердотельный накопитель HPE LFF SCC DS смешанного использования 800 ГБ SAS

P04529-B21

Жесткие диски

Жесткий диск HPE 2TB SAS 12G Midline 7.2K LFF (3.5 дюйма) SC 1 год, нед.

/872485-b21/" title="872485-B21"

Жесткий диск HPE 4TB SAS 12G Midline 7.2K LFF (3.5 дюйма) SC 1 год, нед.

/872487-b21/" title="872487-B21"

Жесткий диск HPE 6TB SAS 12G Midline 7.2K LFF (3.5 дюйма) SC 1 год, Wty, 512e

/861754-b21/" title="861754-B21"

Жесткий диск HPE 8TB SAS 12G Midline 7.2K LFF (3.5 дюйма) SC 1 год Wty 512e с цифровой подписью

/819201-b21/" title="819201-B21"

Жесткий диск HPE 10TB SAS 12G Midline 7.2K LFF (3.5 дюйма) SC 1 год Wty Helium 512e с цифровой подписью

/857644-b21/" title="857644-B21"

Жесткий диск HPE 12TB SAS 12G Midline 7.2K LFF (3.5 дюйма) SC 1 год Wty Helium 512e с цифровой подписью

/881779-b21/" title="881779-B21"

Жесткий диск HPE 1 ТБ SATA 6G Midline 7.2K LFF (3.5 дюйма) SC, срок службы 1 год

/861691-b21/" title="861691-B21"

Жесткий диск HPE 2TB SATA 6G Midline 7.2K LFF (3.5in) SC 1 год, нед.

/872489-b21/" title="872489-B21"

Жесткий диск HPE 4TB SATA 6G Midline 7.2K LFF (3.5in) SC 1 год, нед.

/872491-b21/" title="872491-B21"

Жесткий диск HPE 6TB SATA 6G Midline 7.2K LFF (3.5 дюйма) SC, 1 год, Wty, 512e

/861750-b21/" title="861750-B21"

Жесткий диск HPE 8TB SATA 6G Midline 7.2K LFF (3.5 дюйма) SC 1 год Wty 512e с цифровой подписью

/819203-b21/" title="819203-B21"

Жесткий диск HPE 10TB SATA 6G Midline 7.2K LFF (3.5 дюйма) SC 1 год Wty Helium 512e с цифровой подписью

/857648-b21/" title="857648-B21"

Жесткий диск HPE 12TB SATA 6G Midline 7.2K LFF (3.5 дюйма) SC 1 год Wty Helium 512e с цифровой подписью

/881785-b21/" title="881785-B21"

Шаг 3. Выберите дополнительный отсек для дисков 4LFF среднего шасси

Отсек для дисков промежуточной платы HPE StoreEasy 1660 4LFF

Q2P93A

ПРИМЕЧАНИЕ. Увеличивает количество слотов для дисков большого форм-фактора (3.5 дюйма) с 12 до 16.

Шаг 4. Выберите дополнительный внешний контроллер хранилища для подключения к внешним корпусам хранилища.

Контроллеры HPE Smart Array SAS

Подключаемый контроллер HPE Smart Array E208e-p SR Gen10 (8 внешних линий / без кеша) 12G SAS PCIe

/804398-b21/" title="804398-B21"

Подключаемый контроллер HPE Smart Array P408e-p SR Gen10 (8 внешних линий / 4 ГБ кэш-памяти) 12G SAS PCIe

/804405-b21/" title="804405-B21"

Безопасное шифрование HPE Smart Array SR (шифрование данных в состоянии покоя / для каждого сервера) E-LTU

Q2F26AAE

Шаг 5. Выберите дополнительный второй сетевой адаптер.

Сетевой адаптер PCIe

Адаптер HPE StoreEasy 1GbE с 2 портами 332T

Q2P90A

Адаптер HPE StoreEasy 10GbE с 2 портами 530T

Q2P91A

Адаптер HPE StoreEasy 10GbE с 2 портами 530SFP +

Q2P92A

Сетевые адаптеры FlexLOM

1-портовый адаптер HPE Ethernet 4FLR, 366 Гбит / с

/665240-b21/" title="665240-B21"

Адаптер HPE Ethernet 10 Гбит / с, 2 порта 562FLR-SFP +

/727054-b21/" title="727054-B21"

10-портовый адаптер HPE Ethernet 2FLR-T 535 Гбит / с

817721-B21

Шаг 6: Выберите дополнительный комплект стояка

Комплект переходной платы HPE DL Gen10 x8 / x16 / x8

/870548-b21/" title="870548-B21"

ПРИМЕЧАНИЕ. Для Riser Kit также требуется установка HPE StoreEasy 1660 Xeon-Silver 4112 или Xeon-Bronze 3104 Performance Kit. Riser Kit увеличивает количество доступных слотов PCIe до 5.

Шаг 7. Выберите дополнительный комплект для повышения производительности.

Комплект для повышения производительности HPE StoreEasy 1X60 Intel Xeon 4112

Q2P88A

ПРИМЕЧАНИЕ. Указанный выше комплект для повышения производительности можно заказать только с моделью HPE StoreEasy 1660 Performance (SKU # /q2p71a/" title="Q2P71A"). В комплект входит один процессор Xeon-Silver 4122 и один 16 ГБ Dual Rank x8 DDR4-2666 CAS-19-19-19 RDIMM.

Комплект для повышения производительности HPE StoreEasy 1X60 Intel Xeon 3104

Q2P89A

ПРИМЕЧАНИЕ. Указанный выше комплект для повышения производительности можно заказать со всеми моделями HPE StoreEasy 1660, кроме модели HPE StoreEasy 1660 Performance. В комплект входит один процессор Xeon-Bronze 3104 и один 16 ГБ Dual Rank x8 DDR4-2666 CAS-19-19-19 RDIMM.

Шаг 8. Выберите дополнительный комплект памяти.

Комплект зарегистрированной интеллектуальной памяти HPE 16 ГБ (1x16 ГБ) x8 DDR4-2666 CAS-19-19-19

/835955-b21/" title="835955-B21"

ПРИМЕЧАНИЕ. На каждый процессор приходится 12 слотов DIMM, что в сумме дает максимум 24 слота DIMM. Все модели HPE StoreEasy 1660 поставляются с одним процессором и одним стандартным модулем DIMM объемом 16 ГБ.

Шаг 9. Выберите дополнительный вариант восстановления системы.

Комплект носителей с программным обеспечением для восстановления HPE StoreEasy XX60

/q2p95a/" title="Q2P95A"
